Als Lieferant von Kunststoff-Vakuumformmaschinen werde ich oft nach dem Steuerungssystem dieser bemerkenswerten Geräte gefragt. In diesem Blogbeitrag werde ich mich mit den Feinheiten des Steuerungssystems einer Kunststoff-Vakuumformmaschine befassen und deren Komponenten, Funktionen und die Bedeutung eines gut konzipierten Steuerungssystems erläutern.
Verstehen der Grundlagen des Vakuumformens von Kunststoffen
Bevor wir uns mit dem Steuerungssystem befassen, wollen wir kurz verstehen, was Vakuumformen von Kunststoffen ist. Beim Kunststoff-Vakuumformen handelt es sich um einen Herstellungsprozess, bei dem eine Kunststofffolie erhitzt wird, bis sie biegsam wird. Dann wird es über eine Form gespannt und ein Vakuum angelegt, um den Kunststoff fest an die Oberfläche der Form anzusaugen. Sobald der Kunststoff abkühlt und aushärtet, nimmt er die Form der Form an. Dieses Verfahren wird in verschiedenen Branchen wie der Verpackungs-, Automobil- und Konsumgüterindustrie häufig eingesetzt, um eine breite Palette von Produkten herzustellen, von Blisterverpackungen bis hin zu Automobil-Innenraumteilen.
Komponenten des Steuerungssystems
Das Steuerungssystem einer Kunststoff-Vakuumformmaschine ist ein komplexes Netzwerk aus Komponenten, die zusammenarbeiten, um einen präzisen und effizienten Betrieb zu gewährleisten. Hier sind die Hauptkomponenten:
Speicherprogrammierbare Steuerung (SPS)
Die SPS ist das Gehirn des Steuerungssystems. Es handelt sich um einen digitalen Computer, der so programmiert werden kann, dass er verschiedene Aspekte des Maschinenbetriebs steuert. Die SPS empfängt Eingangssignale von Sensoren wie Temperatursensoren, Positionssensoren und Drucksensoren. Basierend auf diesen Eingangssignalen und der vorprogrammierten Logik sendet es Ausgangssignale an Aktoren wie Heizungen, Motoren und Ventile.
Beispielsweise kann die SPS die Temperatur der Heizelemente steuern. Es überwacht kontinuierlich die Temperatur der Kunststoffplatte mithilfe von Temperatursensoren. Wenn die Temperatur unter dem Sollwert liegt, sendet die SPS ein Signal an die Heizungen, um die Wärme zu erhöhen. Sobald die Temperatur das gewünschte Niveau erreicht, passt die SPS die Heizleistung an, um eine stabile Temperatur aufrechtzuerhalten.
Mensch-Maschine-Schnittstelle (HMI)
Das HMI ist die Schnittstelle, über die der Bediener mit der Maschine interagiert. Es besteht typischerweise aus einem Touchscreen-Display, das es dem Bediener ermöglicht, Befehle einzugeben, Parameter einzustellen und den Betrieb der Maschine zu überwachen. Das HMI bietet eine benutzerfreundliche Möglichkeit zur Steuerung der Maschine und kann Echtzeitinformationen wie Temperatur, Druck und Produktionsgeschwindigkeit anzeigen.
Beispielsweise kann ein Bediener über das HMI das Temperaturprofil für den Heizprozess einstellen, den Vakuumdruck anpassen und die gewünschte Form auswählen. Das HMI stellt im Falle einer Fehlfunktion auch Diagnoseinformationen bereit, die dem Bediener die Fehlersuche und -behebung erleichtern.
Sensoren
Sensoren spielen eine entscheidende Rolle im Steuerungssystem, indem sie Feedback zu verschiedenen Parametern geben. Mithilfe von Temperatursensoren wird die Temperatur der Kunststofffolie und der Heizelemente gemessen. Positionssensoren werden verwendet, um die Position der Form, der Kunststoffplatte und der beweglichen Teile der Maschine zu erfassen. Drucksensoren dienen zur Überwachung des Vakuumdrucks und des Luftdrucks im System.
Beispielsweise kann ein Positionssensor erkennen, wann die Kunststoffplatte richtig über der Form positioniert wurde. Sobald das Blech angebracht ist, sendet der Sensor ein Signal an die SPS, die dann den nächsten Schritt im Umformprozess einleitet, beispielsweise das Erhitzen oder Anlegen von Vakuum.
Aktuatoren
Aktoren sind die Komponenten, die die von der SPS befohlenen Aktionen ausführen. Heizungen sind Aktoren, die die Kunststofffolie erhitzen, um sie biegsam zu machen. Motoren werden verwendet, um die Form, die Kunststofffolie und andere mechanische Teile der Maschine zu bewegen. Ventile dienen zur Steuerung des Luft- und Vakuumstroms im System.
Beispielsweise kann ein Motor verwendet werden, um die Form in die Formposition zu bewegen. Die SPS sendet ein Signal an den Motor, um mit der Drehung zu beginnen, und der Motor bewegt die Form an die richtige Stelle. Ebenso kann ein Ventil verwendet werden, um das Anlegen von Vakuum zu steuern. Die SPS sendet ein Signal zum Öffnen des Ventils, sodass die Vakuumpumpe ein Vakuum erzeugen und die Kunststoffplatte gegen die Form saugen kann.
Funktionen des Kontrollsystems
Das Steuerungssystem einer Kunststoff-Vakuumformmaschine erfüllt mehrere wichtige Funktionen, um die Qualität und Effizienz des Formprozesses sicherzustellen.
Temperaturkontrolle
Wie bereits erwähnt, ist die Temperaturkontrolle beim Vakuumformen von Kunststoffen von entscheidender Bedeutung. Das Steuerungssystem stellt sicher, dass die Kunststoffplatte auf die richtige Temperatur für die jeweils verwendete Kunststoffart erhitzt wird. Unterschiedliche Kunststoffe haben unterschiedliche Schmelzpunkte und Verarbeitungstemperaturen, und das Steuerungssystem kann so programmiert werden, dass der Erhitzungsprozess entsprechend angepasst wird.
Beispielsweise hat PET (Polyethylenterephthalat) einen relativ hohen Schmelzpunkt und das Steuerungssystem muss die PET-Folie im Vergleich zu PP (Polypropylen) auf eine höhere Temperatur erhitzen. Das Steuerungssystem kann außerdem eine gleichmäßige Temperatur über die gesamte Kunststoffplatte hinweg aufrechterhalten, um eine gleichbleibende Formqualität sicherzustellen.
Vakuumkontrolle
Das Steuersystem steuert auch die Vakuumbeaufschlagung. Es stellt sicher, dass das Vakuum zum richtigen Zeitpunkt und mit dem richtigen Druck angelegt wird. Der Vakuumdruck muss ausreichend sein, um die Kunststofffolie fest an die Form zu saugen, darf aber nicht zu hoch sein, damit der Kunststoff dünner wird oder reißt.
Das Steuerungssystem kann auch die Dauer der Vakuumanwendung steuern. Sobald der Kunststoff abgekühlt und ausgehärtet ist, löst das Steuerungssystem das Vakuum auf, damit das geformte Teil aus der Form entnommen werden kann.
Bewegungssteuerung
Eine weitere wichtige Funktion des Steuerungssystems ist die Bewegungssteuerung. Es steuert die Bewegung der Form, der Kunststofffolie und anderer mechanischer Teile der Maschine. Das Steuerungssystem sorgt dafür, dass sich die Teile reibungslos und präzise in die richtigen Positionen bewegen.
Beispielsweise kann das Steuerungssystem die Geschwindigkeit und Beschleunigung der Form steuern, wenn sie sich in die Formposition bewegt. Außerdem kann dadurch sichergestellt werden, dass die Kunststofffolie mit einer konstanten Geschwindigkeit in die Maschine eingeführt wird, was für die Aufrechterhaltung einer hohen Produktionsrate wichtig ist.
Bedeutung eines gut konzipierten Steuerungssystems
Ein gut konzipiertes Steuerungssystem ist für den Erfolg einer Kunststoff-Vakuumformmaschine von entscheidender Bedeutung. Hier sind einige der wichtigsten Vorteile:
Qualitätssicherung
Ein präzises Kontrollsystem gewährleistet eine gleichbleibende Qualität der Formteile. Durch die genaue Steuerung von Temperatur, Vakuum und Bewegung kann das Steuerungssystem Fehler wie ungleichmäßige Dicke, Luftblasen und Verformungen minimieren. Dies ist besonders wichtig in Branchen, in denen hochwertige Teile benötigt werden, beispielsweise in der Medizin- und Automobilindustrie.
Effizienz
Ein gut konzipiertes Steuerungssystem kann die Effizienz der Maschine verbessern. Durch die Optimierung der Heiz-, Form- und Kühlprozesse kann die Zykluszeit verkürzt werden. Das Steuerungssystem kann außerdem Abfall minimieren, indem es sicherstellt, dass die Kunststoffplatte effektiv genutzt wird und der Formprozess mit minimalen Fehlern abgeschlossen wird.
Sicherheit
Auch für die Sicherheit der Maschine und des Bedieners spielt das Steuerungssystem eine entscheidende Rolle. Es kann verschiedene Sicherheitsparameter wie Übertemperatur, Überdruck und abnormale Bewegung überwachen. Wenn ein Sicherheitsproblem erkannt wird, kann das Steuerungssystem die Maschine sofort stoppen und den Bediener alarmieren.
Unser Produktsortiment und die Rolle des Steuerungssystems

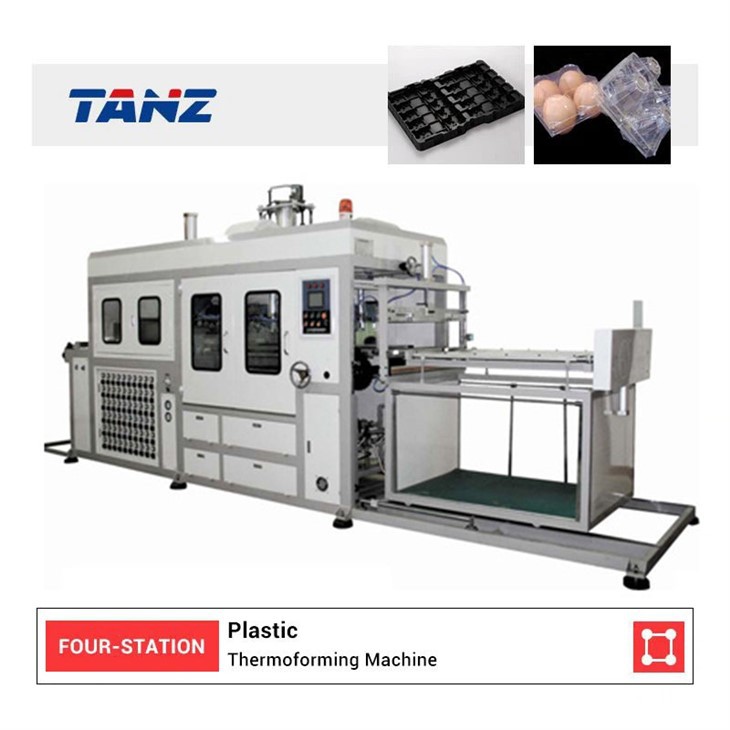

In unserem Unternehmen bieten wir eine breite Palette an Kunststoff-Vakuumformmaschinen an, darunter dieVier-Stationen-Kunststoff-Vakuumformmaschine, Kunststoff-PET-PP-PS-Blistermaschine, DieAutomatisierte Hochgeschwindigkeits-Blister-Vakuumformmaschine, und dieVollautomatische Thermoformmaschine mit drei Stationen.
In jeder dieser Maschinen ist das Steuerungssystem sorgfältig konzipiert, um ein Höchstmaß an Leistung und Zuverlässigkeit zu gewährleisten. Unsere SPS sind mit fortschrittlichen Algorithmen programmiert, um eine präzise Steuerung von Temperatur, Vakuum und Bewegung zu gewährleisten. Die HMIs sind intuitiv und einfach zu bedienen, sodass Bediener die Maschinen schnell einrichten und steuern können.
Beispielsweise kann in unserer Kunststoff-Vakuumformmaschine mit vier Stationen das Steuerungssystem den Betrieb von vier verschiedenen Stationen gleichzeitig verwalten. Es kann die Heiz-, Form- und Kühlprozesse an jeder Station steuern und so sicherstellen, dass die Produktionsrate maximiert wird.
Abschluss
Das Steuerungssystem einer Kunststoff-Vakuumformmaschine ist eine entscheidende Komponente, die die Leistung, Qualität und Effizienz der Maschine bestimmt. Ein gut konzipiertes Steuerungssystem mit SPS, HMI, Sensoren und Aktoren kann eine präzise Steuerung von Temperatur, Vakuum und Bewegung gewährleisten.
Wenn Sie auf der Suche nach einer Kunststoff-Vakuumformmaschine sind, laden wir Sie ein, unsere Produktpalette zu erkunden. Unsere Maschinen sind mit modernsten Steuerungssystemen ausgestattet, die Ihren spezifischen Produktionsanforderungen gerecht werden. Ganz gleich, ob Sie ein kleiner Hersteller oder ein großer Industriebetrieb sind, wir können Ihnen eine Lösung bieten, die qualitativ hochwertige Leistung und Zuverlässigkeit bietet. Kontaktieren Sie uns noch heute, um Ihre Anforderungen zu besprechen und eine Beschaffungsverhandlung zu beginnen.
